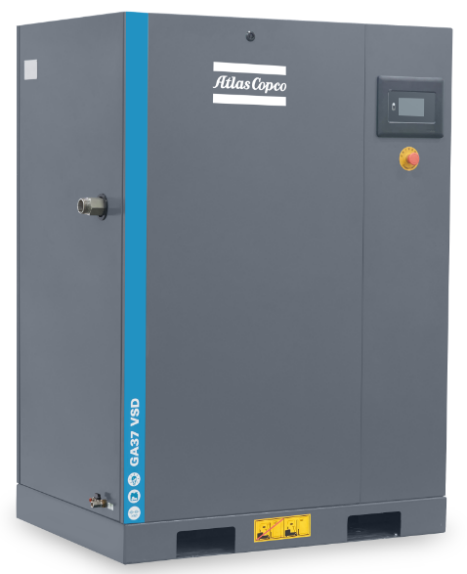

阿特拉斯 ·科普柯喷油螺杆压缩机

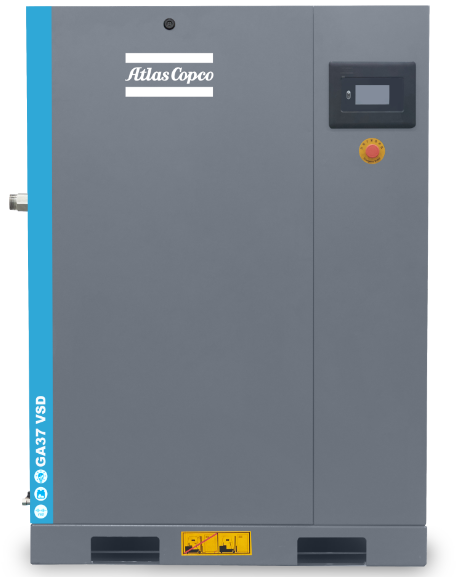

GA30-37 VSDiPM (GA30VSDiPM/ GA37VSDiPM)

新型GA30-37VSDiPM系列永磁变频压缩机精巧的驱动和智能的控制让其拥有出色的可靠性和效率。该系列采用了卧式永磁变频电机（iPM）和专用一体式变频器变转速驱动压缩机，出色的性能比定频机型平均节能35%，为空压机行业树立了成本节约与稳定性能的新标杆。

该机型提供稳定的气量和具竞争力能耗的同时提供安静的压缩空气，现场噪音等级在69-70分贝，属于静音型设计压缩机。机箱内集成了下列关键组件：油冷永磁电机直接驱动的压缩机转子，放大设计的润滑/冷却系统等，这样的设计使得可靠性得到提高、噪音得到有效降低，配置设计无泄漏驱动系统，机器稳定运行的同时降低客户整体运营成本。同时，该系列基于较差工况下连续工作而设计，所有的旋转部件均为全封闭，以避免被污染，为了长期、可靠运行，可在 46°C 的环境条件下保持机器的稳定运转。

GA30-37VSDiPM系列空气压缩机制造标准基于ISO 9001, ISO 14001, ISO 1217, 可靠有保证，标配MK5s触摸屏控制器， RS-Ultra合成油，压力范围4-13bar可调，流量范围可从 0.88调节至 6.93m³/min。

GA30-37 VSD iPM 特点：

高效

- 高效环保的VSDiPM系列比常规定转速的同功率压缩机平均节能35%

- 电机(iPM)效率可达95.3%， 达到IE4能效等级同等水平

- 驱动链采用直联驱动，传动效率

- MK5s控制器双压力点设定，智能调节压力，为了压缩机运行在较佳效率

可靠

- 电机防护等级IP66,  S型油道冷却，接触面积大，换热效率高

- 重载过滤器，大容尘量，超长使用寿命

- 大冷却器设计，有效降低出气口温度(环境温度+7°C)

- 拥有高温停机+机械温度开关保护，保护机器不会因故障而损坏

- 油管接头采用带O型圈的24度锥面密封，杜绝油管泄露

- 超过25项的耐久测试，24,000小时的持续运转和100,000次启停测试

便捷

- 结构紧凑，占地面积小

- 较低的噪音等级，可在工作场所直接安装，无需额外场地

- 内置Smartlink在线监控，随时监控压缩空气系统

- 可设置远程启停

可选项：

o WSD自动排水阀

o 热带恒温阀选项(75°C)

o 现场见证测试/测试报告

o 木箱包装

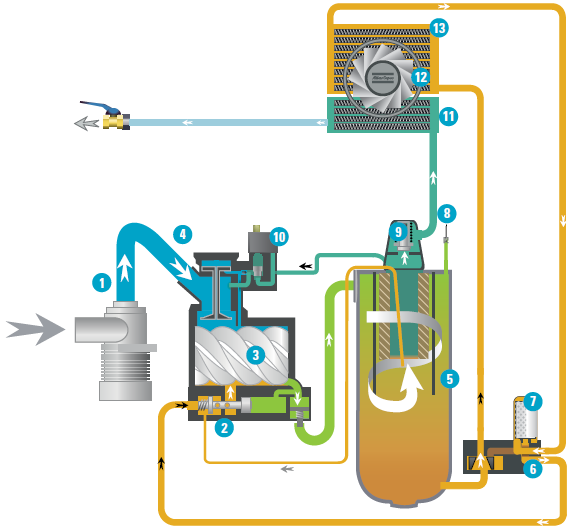

GA30-37VSDiPM系列压缩机流程图

气路系统

通过进气过滤器(1)和进气阀(4)吸入的空气在压缩机主机(3)中被压缩。压缩空气和油的混合物将流入空气/油分离器(5)，从而将油和空气分隔开来。空气流经压力阀(9)、空气冷却器(11)，被冷却的空气进入排气阀。

压力阀(9)可以防止空气/油分离器(5)中压力低于小压力，且包含一个可以防止压缩空气从管网倒流的单向阀。

油路系统

空气/油混合物通过空气/油分离器(5)的离心运动分离出大部分油，油收集在空气/油分离器(5)的下半部分，这可以充当一个油箱。油分离器中的空气压力推动油经过热带恒温阀(6),油冷却器(13),油滤器(7), 经过过滤的油通过永磁 (IPM) 电动机的内部冷却电机，然后通过断油阀(2)的通道流至压缩机主机(3)，润滑油在压缩过程中发挥冷却压缩空气，密封并润滑转子的作用。

恒温阀 (6)可使压缩机在启动后迅速达到理想的工作温度，当油温低于设定点时，旁通阀讲切断油冷却器的供油并旁通冷却器，以维持正常油温。

大流量低噪音的轴流冷却风扇(12)为油冷却器(13)和后冷却器(11)提供冷却风，为了设备在安全的温度范围运行。

驱动链系统

驱动链主要包括两大部件：

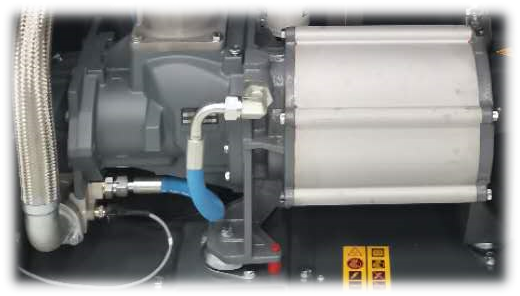

a) 内置永磁电机

- 永磁电机具备较高的效率(95.3%)，达到IE4能效等级同等水平。

- 电机防护等级IP66，不惧雨水与灰尘，能在各种恶劣环境中稳定运行。

- 电机H级绝缘(180°C),能在高温环境中稳定运行。

- 永磁材料：钐钴,退磁温度高达350°C,更可靠，磁稳定性强，效率有保障。

- 油冷却电机，S型冷却油道实现电机全包围，接触面积大，换热效率高。

- 电机后端轴承免维护设计，SKF自润滑轴承，不需定期加油脂

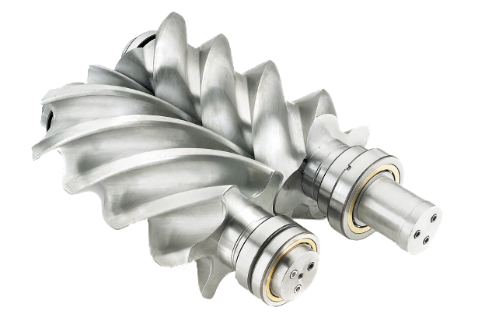

a) 喷油螺杆机头

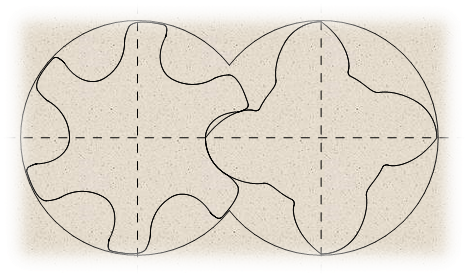

- 转子采用阿特拉斯·科普柯先进的SAP型线设计，气量大， 能耗低。

转 子运转时齿侧后 缘 接 触 ，接 触 线 长 度短，面积利用系数大，减 少 和 避 免 漏 气 三 角 形, 轴 向 气 密 性 更好，将自由空气排量增大和能耗降低巧妙的结合在一起。

- 螺杆转子齿 数4/6，转子直径相等，并 能 使 阴 阳 螺 杆 的 刚 度 接 近，整体强度更好，不易变形，内部泄露量小，同等功率设计的转子，其结构更紧凑，重量更轻。

- 电机直接驱动阳转子，无驱动齿轮、皮带传动，传动效率。

进气系统

a) 进气过滤器

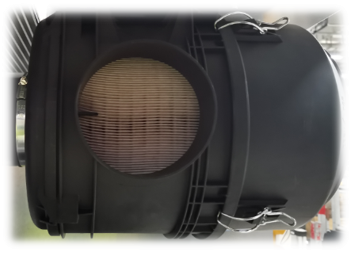

空气进气过滤器既可以帮助减轻压缩机组件的磨损，同时也能够保证设备在恶劣的环境下稳定工作,该系列标配一个重载空气进气过滤器， 其特点：

- 两级除尘，滤芯使用寿命更长

超大容尘量，更长的保养时间间隔

- 3微米以上颗粒除尘率99.9%

- 超大容尘量，更长的保养时间间隔

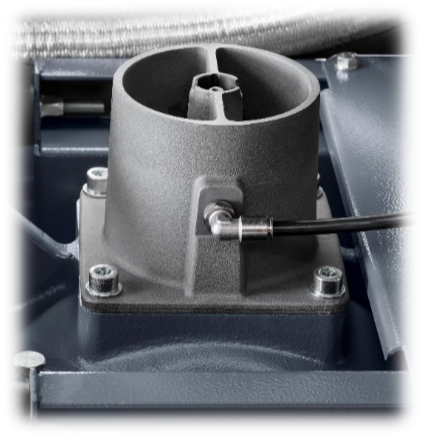

a) 进气阀

压缩机启动时，转子运转产生的吸力打开阀柄。停机时，控制器发信号给电磁阀，电磁阀得电后引一路容器压力关闭阀柄。

- AC结构设计，无阀柄弹簧，无进气损失，进气效率高

- 结构简单，调速快，运动部件少，可靠性高

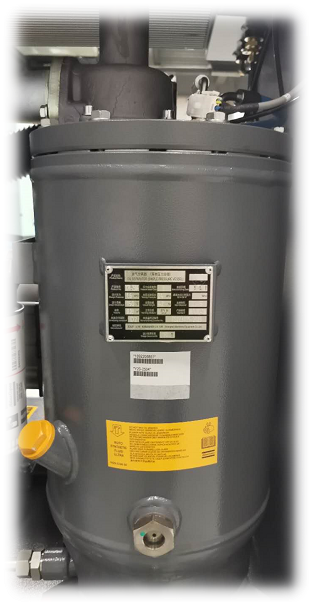

油分系统

高效的三级油气分离器系统降低耗油量，减少了维护成本。为了长期稳定运行，VSDiPM系列配有12微米级油滤系统，以保证润滑油质量。这不仅能够显著提升设备运行的可靠性，同时还可以延长保养间隔时间以及各运动部件的寿命。

- 含油量小于3PPM,低耗油量的同时保护后端用气设备

- 延长保养间隔且易于更换

- 保护压缩机转子、轴承能够在恶劣的工况下运行

- 简单压力容器标准设计，免去备案烦恼

冷却系统

a) 冷却器

高效冷却系统可以显著降低压缩空气的温度，降低油温，保证机组运行在较佳工作温度。

- 独立的油冷却器和后冷却器使冷却效果得到了优化，进一步降低了出口处压缩空气的温度、减少压缩空气中的含油量。

- 易于拆装的服务箱板，抽拉式冷却器设计， 维护保养更方便。

a) 风扇

优化的轴流风扇设计， 保证大流量的同时风扇的系统压降更低，耗功小，能耗低。

控制系统

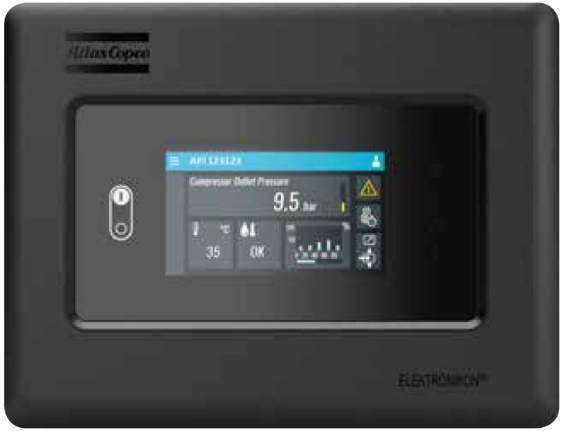

Elektronikon®控制器具有强大的控制和监控系统，特点是能通过大量嵌入式较好的控制算法，提高压缩机的运行效率和可靠性。

- 断电后自动重新启动

- 内置Smartlink 在线监控

远程监控系统，帮助您优化您的压缩空气系统，节省能源和成本。

- 双压力设定:

大多数生产过程中空气需求量存在大幅波动，不同时段对压力的需求也可能不同， 这会造成能源的巨大浪费。Elektronikon®控制器可以手动或自动设置两个不同的系统压力带，以优化能源使用，减少运行费用

- 高温停机 + 机械温度开关：

机器温度过高会立马报警停机，保证机器稳定运行，生产不会因机器故障而产生损失。

- 内置循环节能

风扇循环节能是通过在气量较小时停止风扇运转来达到节能的。

采用环境温度传感器监控露点温度，从而控制Elektronikon®起/停干燥机，将能耗降到较低。

- 信号输入/输出

干节点输入：远程急停开关/远程启停/远程加卸载/远程压力带选择

干节点输出：自动运行信号/报警信号/停机信号

通讯信号：Modbus/ Profibus/TCP/IP协议 (加选Gateway实现上位机通讯)

- 远程连接和远程监控功能

Elektronikon®控制器内置Web服务器，通过网络可以随时监控您的压缩机。

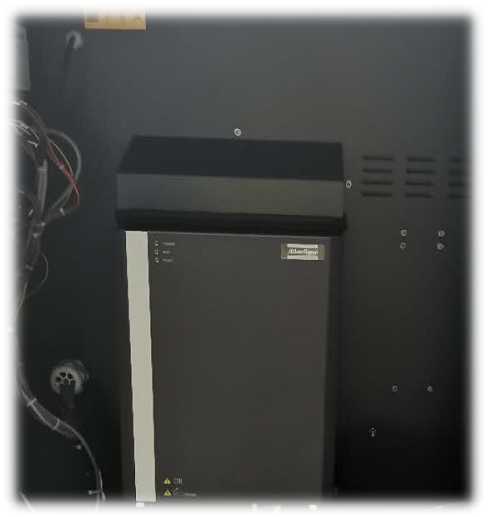

电控柜系统

采用独立的电控柜，防护等级达到IP54同等水平，同时配置通风过滤器，保证电控柜内电器元件不被污染的同时控制电控箱内温度在较低的范围内

- 内置一体式变频器，无需额外电控元件，可靠性更高。

- 满足EMC电磁兼容性工业要求，抗电磁干扰，选配EMC滤波器，电抗器可以轻松达到

- 电控箱内增设的过滤器将吸入电控箱空气中的粉尘拦截，延长了元器件的寿命
