阿特拉斯 ·科普柯喷油螺杆压缩机

G55-90 (G55/G75/G90)

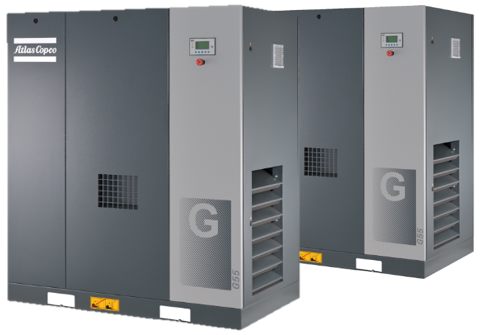

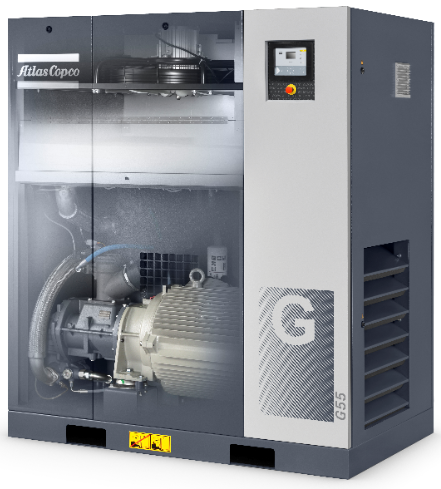

G55-90是一款静音型风冷喷油螺杆空气压缩机，分为 55kW、75kW 和 90kW 三款，可提供可靠、节能的现场型空气压缩机，并较大限度地降低消费成本。

该系列机型在提供可靠的自由空气流量的同时，能耗也具竞争力，并提供安静的压缩空气，现场噪音等级在72分贝左右，属于静音型设计压缩机。机箱内集成了下列关键组件：一组齿轮驱动、性能卓越的压缩机转子，星-三角启动的IP55全封闭风冷电机，放大设计的润滑/冷却系统等，这样的设计使得可靠性得到提高、噪音得到有效降低。此外，进气消音罩的运用，使得现场型空气压缩机应用得以实现，贴近用气点安装，不仅能够节省安装成本，还能提升用气效率。同时，该系列基于端工况下连续工作而设计，所有的旋转部件均为全封闭，以避免被污染，保证长期、可靠运行，可在 46°C 的环境条件下保持机器的稳定运转。

G 55-90系列空气压缩机制造标准基于ISO 9001, ISO 14001, ISO 1217, 可靠有保证，标配 MAM860控制器， RS-Ultra合成油， 55kW、75kW 和 90kW 三款机型流量范围为 166.7 至 272.6 l/s。

G55-90 特点：

可靠

- 喷油螺杆机头采用优质转子材料，SKF轴承,超长使用寿命

- 重载齿轮组设计，电机驱动端轴承油冷却，温度更低、寿命更长

- 重载过滤器，大容尘量，超长使用寿命

- 大冷却器设计，有效降低出气口温度(环境温度+7°C)

- 电机星三角启动，西门子接触器，为了平稳启动并降低传动损耗

- 油管接头采用带O型圈 的24度锥面密封，杜绝油管泄露

- 拥有高温停机+机械温度开关保护，保护机器不会因故障而损坏

- 超过25项耐久测试，24,000小时持续运转和100,000次启停测试

便捷

- 结构紧凑，占地面积小

- 较低的噪音等级，可在工作场所直接安装，无需额外场地

- 驱动链免维护设计，避免了耦合损耗以及相应的维护工作

- 可设置远程启停

高效

- 高效喷油螺杆机头，内泄露少，效率高

- 驱动链采用齿轮传动，传动效率超过99%

- MK5s控制器：双压力设定，智能压力调节，为了较佳运行效率(选项)

可选项：

o 升级至MK5s触摸屏控制器

o IE3电机

o WSD自动排水阀

o 热带恒温阀选项(75°C)

o 现场验证测试 / 测试报告

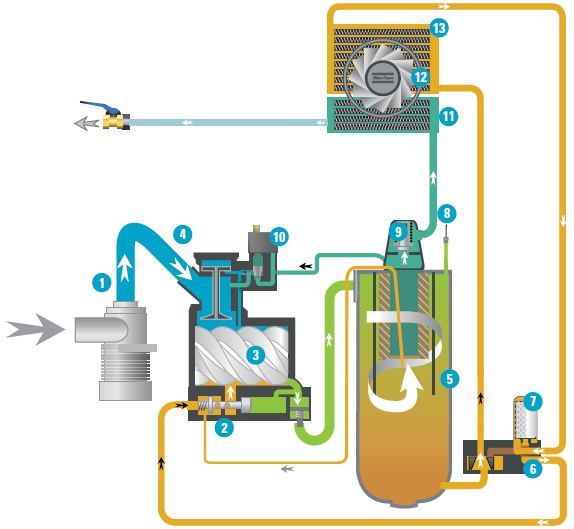

G55-90系列压缩机流程图

气路系统

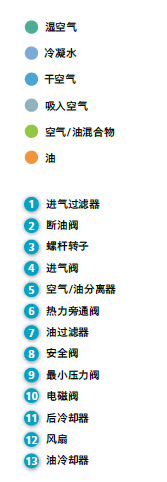

通过进气过滤器(1)和进气阀(4)吸入的空气在压缩机主机(3)中被压缩。压缩空气和油的混合物将流入空气/油分离器(5)，从而将油和空气分隔开来。空气流经压力阀(9)、空气冷却器(11)，被冷却的空气进入排气阀。

压力阀(9)可以防止空气/油分离器(5)中压力低于较小压力，且包含一个可以防止压缩空气从管网倒流的单向阀。

油路系统

空气/油混合物通过空气/油分离器(5)的离心运动分离出大部分油，油收集在空气/油分离器(5)的下半部分，这可以充当一个油箱。油分离器中的空气压力推动油经过热带恒温阀(6),油冷却器(13),油滤器(7), 经过过滤的油通过断油阀(2)的通道流至压缩机主机(3)，润滑油在压缩过程中发挥冷却压缩空气，密封并润滑转子的作用。

恒温阀 (6)可使压缩机在启动后迅速达到理想的工作温度，当油温低于设定点时，旁通阀讲切断油冷却器的供油并旁通冷却器，以维持正常油温。

大流量低噪音的轴流冷却风扇(12)为油冷却器(13)和后冷却器(11)提供冷却风，为了设备在安全的温度范围运行。

驱动链系统

驱动链主要包括两大部件：

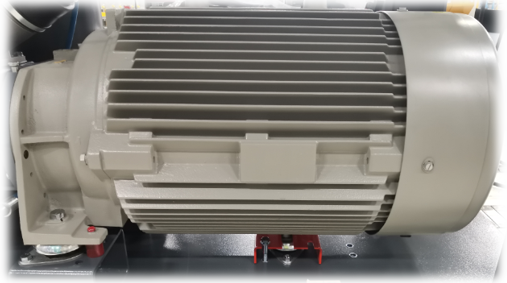

a) 电机

电机效率等级IE2, 可以选配IE3电机。

全封闭电机， 防护等级IP55

电机F级绝缘, B级温升,能在高温环境中稳定运行，

重载齿轮组设计，电机前端喷油冷却，转子驱动端轴承温度更低、寿命更长

电机后端轴承免维护设计，SKF自润滑轴承，不需定期加油脂。

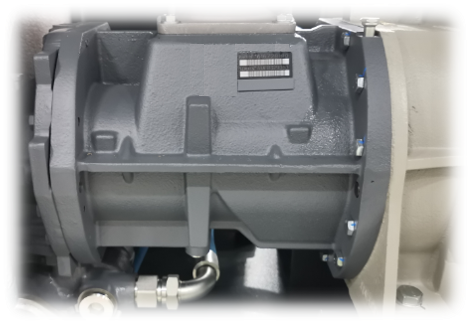

a) 喷油螺杆机头

转子采用阿特拉斯·科普柯先进的SAP型线设计，气量大， 能耗低。转 子运转时齿侧后 缘 接 触 ，接 触 线 长 度短，面积利用系数大，减 少 和 避 免 漏 气 三 角 形, 轴 向 气 密 性 更好，配上高精度的尺寸公差，内泄露更小，将自由空气排量增大和能耗降低巧妙的结合在一起。

螺杆转子齿 数4/6，转子直径相等，并 能 使 阴 阳 螺 杆 的 刚 度 接 近，整体强度更好，不易变形，内部泄露量小，同等功率设计的转子，其结构更紧凑，重量更轻。

主机精确喷油，压缩冷却同步，精准控制压缩温度，保证转子效率较高。

齿轮驱动，避免了耦合损耗以及相应的维护工作，传动效率高达99%。

进气系统

a) 进气过滤器

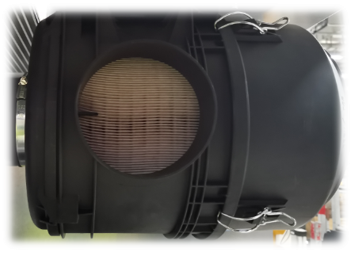

空气进气过滤器既可以帮助减轻压缩机组件的磨损，同时也能够保证设备在恶劣的环境下稳定工作,该系列标配一个重载空气进气过滤器， 其特点：

两级除尘，滤芯使用寿命更长

3微米以上颗粒除尘率99.9%

超大容尘量，更长的保养时间间隔

标配压差指示器，提示保养需求

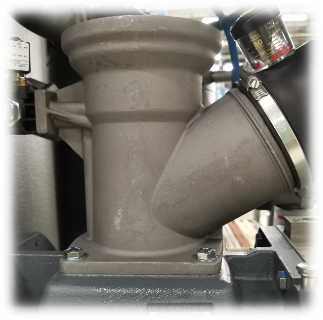

a) 卸荷阀

压缩机启动时，转子运转产生的吸力打开阀柄。卸载时，控制器发信号给电磁阀，电磁阀得电后引一路容器压力关闭阀柄。

AC设计，无阀柄弹簧，无进气损失，进气效率高

结构简单，调速快，运动部件少，可靠性高

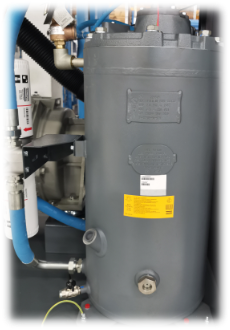

油分系统

高效的油气分离器系统降低耗油量，减少了维护成本。为了长期稳定运行，该系列配有12微米级油滤系统，以保证润滑油质量。这不仅能够显著提升设备运行的可靠性，同时还可以延长保养间隔时间以及各运动部件的寿命。

含油量小于2PPM,低耗油量的同时保护后端用气设备

延长保养间隔且易于更换

保护压缩机转子、轴承能够在恶劣的工况下运行

冷却系统

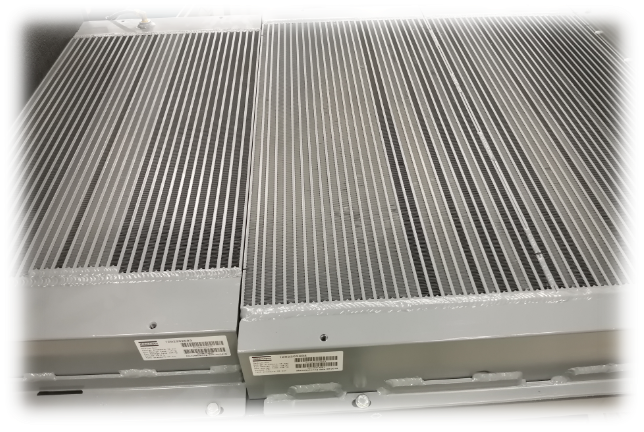

a) 冷却器

高效冷却系统可以显著降低压缩空气的温度，降低油温，保证机组运行在较佳工作温度。

独立的油冷却器和后冷却器使冷却效果得到了优化，进一步降低了出口处压缩空气的温度、减少压缩空气中的含油量。

抽拉式冷却器设计， 维护保养更方便。

b) 风扇

优化的轴流风扇设计， 保证大流量的同时风扇的系统压降更低，耗功小，能耗低。

控制系统

a) MAM860控制器

MAM860控制器可以通过自动加载和卸载压缩机，使管网压力维持在可设定的限值范围内。电脑控制器会在任何可能条件下停止运行压缩机以减小功率消耗，并在管网压力下降时自动重新起动压缩机。如果预计的卸载期间太短，压缩机会连续运行，以防止出现太短的停机期间。

需要考虑的若干个已设定的设置值，例如:卸载和加载压力、较小停机时间和电动机起动的较大次数。

高温停机 + 机械温度开关： 机器温度过高会立马报警停机，保证机器稳定运行，生产不会因机器故障而产生损失。

内置相序保护控制

远程急停开关控制/远程启停控制，干节点输出报警信号

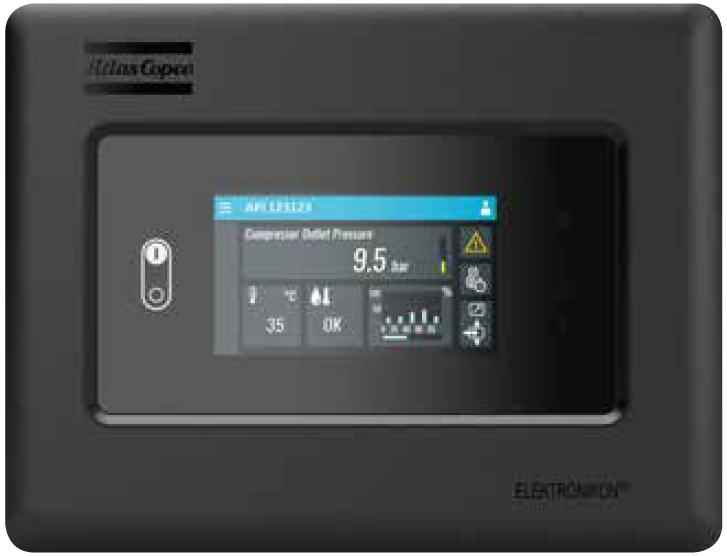

b) Mk5s 触摸屏控制器 (选项)

Elektronikon®控制器具有强大的控制和监控系统，特点是能通过大量嵌入式控制算法，提高压缩机的运行效率和可靠性。

断电后自动重新启动

内置Smartlink 在线监控

远程监控系统，帮助您优化您的压缩空气系统，节省能源和成本。

双压力设定:

大多数生产过程中空气需求量存在大幅波动，不同时段对压力的需求也可能不同， 这会造成能源的巨大浪费。Elektronikon®控制器可以手动或自动设置两个不同的系统压力带，以优化能源使用，减少运行费用

高温停机 + 机械温度开关：

机器温度过高会立马报警停机，保证机器稳定运行，生产不会因机器故障而产生损失。

内置循环节能

风扇循环节能是通过在气量较小时停止风扇运转来达到节能的。

采用环境温度传感器监控露点温度，从而控制Elektronikon®起/停干燥机，将能耗降到较低。

信号输入/输出

干节点输入：远程急停开关/远程启停/远程加卸载/远程压力带选择

干节点输出：自动运行信号/报警信号

通讯信号：Modbus/ Profibus/TCP/IP协议 (加选Gateway实现上位机通讯)

远程连接和远程监控功能

Elektronikon®控制器内置Web服务器，通过网络可以随时监控您的压缩机。

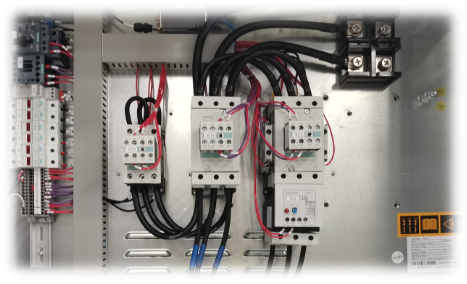

电控柜系统

电控箱标配一台带有过滤器的冷却风扇，保证电控箱内温度控制在较低的范围内

所有系列采用星三角转换启动，为了平稳启动并降低传动损耗，接触器品牌：西门子

风扇电机配备过载断路器，有效保护主电源的安全

主电机外接热保护继电器，有效保护主电源的安全

MK5s控制器配置相序保护器元件， MAM860集成在控制器中

电控箱内增设的过滤器将吸入电控箱空气中的粉尘拦截，延长了元器件的寿命

强制冷却系统有效的降低了工作环境温度，使电气元件在理想的温度下工作。
